Lo Que Debes Saber Sobre El Mantenimiento de las Camaras de Refrigeracion
Las labores de mantenimiento en las cámaras de refrigeración
se hacen indispensables tanto por razones higiénicas así como por la
durabilidad de las mismas.
A continuación detallamos aquellos aspectos críticos que
consideramos requieren de una revisión exhaustiva dentro del ciclo de
mantenimiento preventivo de una cámara de refrigeración.
Paneles de la cámara.
Los paneles están comúnmente terminados con un revestimiento
de pintura normalmente con calidad alimentaria que exige cuidar su higiene al
máximo. Para lograr esto es necesario que nos aseguremos de que el tipo de
producto de limpieza que utilizamos dentro de las cámaras de refrigeración
cumpla con los siguientes factores importantes:
La agresividad del producto, puede dañar el
revestimiento de pintura de un panel de refrigeración.
El producto empleado puede no ser compatible con las
normativas sanitarias en lo que se refiere al contacto con alimentos.
Además de los ⦁ acabados finales en pintura,
existen otras opciones de terminación para un panel sandwich, como por
ejemplo, acero inoxidable, pvc, resinas
fenólicas, poliéster, etc. Esto exige cuidar al máximo la compatibilidad de los
productos de limpieza y desinfectando empleados que laboren con o dentro de las
cámaras de refrigeración.
El producto de limpieza, no debe permanecer más de 30
minutos en contacto con el revestimiento, y siempre se debe utilizar a
temperaturas inferiores a 30ºC, pudiendo llegar a puntas excepcionales de 50ºC
con el fin de reblandecer la suciedad. Piense que la eficacia de los productos
de limpieza disminuye con la elevación de la temperatura.
La presión del agua dentro de una cámara de refrigeración,
no debe sobrepasar una presión de 50 bares, puesto que esto dañaría gravemente
el revestimiento del panel.
Es necesario tener en cuenta que en la cámara deberemos
utilizar el menor agua posible, debido al riesgo de congelación en las paredes
y principalmente en los suelos, lo que haría impracticable las labores
movimiento de mercancías.
Si observamos deterioros del panel en las instalaciones de
la cámara, es necesario repararlos de inmediato. Para esto te proponemos seguir
estas recomendaciones:
Los productos perecederos deben ser extraídos del interior
de la cámara de refrigeración.
Las cámaras refrigeración, deben estar en temperatura
positiva
Eliminar previamente las pinturas o revestimientos
degradados, empleando proyección de agua caliente a presión, proyección a baja
presión de abrasivos arenosos, limpieza mecánica o limpieza química.
Aplique productos de retoque compatibles con los acabados de
origen tipo lacas o pinturas de poliuretano bicomponentes. Es posible que
necesite aplicar varias capas.
Espere antes de utilizar de nuevo su cámara al menos 24
horas después de una aplicación de lacas o pinturas.
Si el revestimiento del aislamiento fuese de acero
inoxidable, contaminado por agente negativo, deberán neutralizarse las zonas
dañadas con un producto pasavante.
Revise el estado de las juntas de los paneles de la cámara,
y sustituya. Utilice siliconas antiácidas de calidad.
Aislamiento del suelo
Las cámaras de congelación disponen de aislamiento térmico
en el suelo, y en la mayoría de los casos de ventilación inferior,
calentamiento eléctrico o en base a fluidos. Para ello debemos de:
Verificar el flujo natural de ventilación debajo de la
solera frigorífica con el fin de evitar resquebrajamientos de la misma.
Verificar que el sistema de ventilación forzada si existiese
y se encuentre funcionando.
Comprobar el buen funcionamiento de las resistencias
eléctricas o la correcta circulación de los fluidos.
Es conveniente instalar una alarma de riesgo de congelación
Puertas frigoríficas:
Para las puertas frigoríficas nuestro trabajo se resumiría
en básicamente verificar lo siguiente:
Comprobar que el revestimiento exterior e interior no se
encuentra deteriorado.
Comprobar la durabilidad de los burletes, asegurándonos de
sustituirlos al menor indicio de rotura o falta de ajuste.
En caso de una puerta de congelación, compruebe el buen
funcionamiento de la resistencia calefactora.
Revisar las guías y sus rodaduras.
Revisar las manetas tanto exterior como interior. Esta
última es crucial en el caso de cámaras de congelación, por el riesgo de
personal atrapado.
Las puertas automáticas, necesitan una revisión de los
motores, cadenas, así como de sus sistemas de apertura (botoneras, tiradores,
lazos magnéticos, mandos a distancia)
Compruebe los sistemas de seguridad de detección de personas
u objetos. En el caso de las puertas seccionales, compruebe la correcta torsión
de los muelles y las guías.
Mantenga engrasados los herrajes y cierres regularmente y
compruebe el buen funcionamiento de mecanismos de seguridad tipo barras anti
pánico, cierrapuertas, enclavamientos, semáforos etc.
En las cámaras de refrigeración la limpieza es de vital
importancia, puesto que de ello depende el beneficio al consumidor, que es mantener
los productos en óptimas condiciones por más tiempo.
Como recomendación final nuestros expertos recomiendan
programar tu mantenimiento para sistemas de refrigeración de manera periódica,
de esta manera serás capaz de asegurarte de que dicho mantenimiento sea
preventivo y no correctivo.
domingo, 23 de junio de 2019
sábado, 22 de junio de 2019
(Video) Cómo Usar el Multímetro de forma correcta para medir Voltaje, Polaridad, y continuidad
Video instructivo de la Forma correcta para el uso del Multímetro a la hora de medir Voltaje, Polaridad, y Continuidad espero que sea de tu agrado:
(VIDEO ) LG Aire Acondicionado 2 TON. Tarjeta Indoor no prende ¿que debemos hacer?
En el siguiente video podemos apreciar cuales son los pasos a seguir cuando nuestra tarjeta Indoor no prende de nuestro LG de 2 toneladas recuerda que esto debe ser realizado por personal certificado o con la ayuda tecnica en refrigeracion :
(Video) Sácale provecho a las bombonas vacías de gas refrigerante mira esto
E n el siguiente Video instructivo veras como sacarle provecho a esos tanque vacíos de refrigerante mira la bolsa de herramientas que puedes fabricar :
viernes, 21 de junio de 2019
¿Que es la Refrigeración Mecánica?
Las aplicaciones de la refrigeración mecánica son muy
variadas, con diferentes detalles en cada uno de los tipos. Afortunadamente,
esto no es tan necesario ni deseable dado que los métodos para diseño de
sistemas y selección de equipo son prácticamente los mismos para todos los
tipos de aplicaciones. Hoy vamos a hablar de la refrigeración comercial porque
esta área abarca un gran rango de aplicaciones y los problemas encontrados en
esta área son representativos de muchas otras áreas.
Refrigeradores comerciales
El término “refrigerador comercial” se aplica por lo general
a unidades pequeñas fácilmente disponibles, del tipo empleado en tiendas de
menudeo y mercados, hoteles, restaurantes e instituciones de procesamiento,
almacenamiento, exhibición y distribución de artículos de consumo de fácil
descomposición. También se usa para unidades de refrigeración más grandes como
es el caso de cuartos que se usan para dicho propósito. Aun cuando se tiene un
gran número de unidades de refrigeración para fines muy especiales, los cuales
dificultan hacer una clasificación, en general las unidades comerciales pueden
ser agrupadas en tres categorías principales, refrigeradores tipo casero,
enfriadores con pasillo interno y 3 unidades del tipo para exhibición.
Refrigeradores tipo casero
Los refrigeradores tipo casero son probablemente los más
versátiles y son los más ampliamente usados en todas las unidades comerciales.
Los clientes típicos de estas unidades son tiendas de abarrotes, carnicerías,
panaderías, boticas, cafeterías, restaurantes, florerías, hoteles e
instituciones de todas especies. Mientras que algunos de estos refrigeradores
se usan sólo para almacenar, otros se usan tanto para almacenar como para exhibir
(figura 1). Los que solo se emplean para almacenamiento por lo general tienen
puertas sólidas mientras que los utilizados para exhibición tienen puertas de
vidrio.
Enfriadores con pasillo interno
Los enfriadores con pasillo interno son unidades que
principalmente se les usa para almacenar y están disponibles en una gran
variedad de tamaños para ajustarse a cada necesidad. Casi todas las tiendas de
menudeo, mercados, hoteles, restaurantes, instituciones, etc., tienen uno o más
de estas unidades para almacenamiento de todo tipo de alimentos de fácil
descomposición, Algunas de estas unidades son especialmente para almacenaje
exhibición y distribución de alimentos tales como productos lácteos, huevos y bebidas.
Estas unidades igual que las anteriores son ampliamente usadas en tiendas de
comestibles, particularmente en puestos de refrescos, cines al aire libre, etc.
Unidades del tipo de exhibición
La principal función de cualquier unidad de exhibición es la
de exhibir el producto o artículo de consumo en la forma más atractiva posible
con el fin de estimular las ventas. Por lo tanto, en el diseño de estas
unidades la principal consideración es la referente a la exhibición del
producto. En muchos casos esto no es necesariamente compatible con proporcionar
las condiciones óptimas de almacenaje para el producto que está siendo
exhibido. Por lo mismo, el tiempo de almacenamiento del producto exhibido frecuentemente
está muy limitado pudiendo ser desde unas pocas horas en algunos casos hasta
una semana o más dependiendo del producto y del tipo de unidad.
las de autoservicio en las que directamente el cliente se
sirve a sí mismo.
2 las de servicio, en las que el cliente es atendido por un
empleado. La primera de estas es muy popular en supermercados y en tiendas de
menudeo en establecimientos de autoservicio. Mientras que las de servicio se
usan en tiendas pequeñas de comestibles, mercados, panaderías etc.
Las unidades de autoservicio son de dos tipos, abiertas y
cerradas, Las de tipo abierto han adquirido mucha popularidad. Con el
advenimiento de los supermercados, se han incrementado notablemente las unidades
de tipo abierto, volviéndose obsoletas las de autoservicio de tipo cerrado.
En esta publicación se muestran algunas unidades de
autoservicio del tipo abierto que son muy populares. Estas se usan para exhibir
carnes, vegetales, frutas, alimentos congelados, helados, productos lácteos. El
diseño de estas unidades varía algo, según el tipo particular de producto a
exhibir. Además, se tienen unidades disponibles para instalarse junto a una
pared o bien en partes aisladas. También en algunas se proporcionan con espacio
para almacenaje, en otras no.
Unidades para propósitos especiales
Aun cuando todas las unidades de refrigeración discutidas en
las secciones anteriores están disponibles en una gran variedad de diseños a
fin de satisfacer las necesidades especiales de los diferentes productos y
aplicaciones, se manufacturan un número de unidades para propósitos especiales
las que podrán caer o en las tres categorías generales ya mencionadas. Algunas
de las unidades para propósitos especiales más comunes son enfriadores de
bebida, enfriadores de leche (granjas lecheras), distribuidores de leche y
bebidas, fuentes de refrescos, para fabricación de hielo, refrigeradores para
cantinas, cajas para flores, retardadores de pastas para dulces y
refrigeradores mortuorios.
Consejos de mantenimiento para refrigeradores
Todo personal de soporte técnico debe seguir una serie de
prácticas para asegurar el cumplimiento de los objetivos. En principio, cuando
se trata de dar mantenimiento a cualquier sistema de refrigeración, es
necesario verificar que el equipo cuente con piezas originales
Variables que afectan la durabilidad de los sistemas HVACR
La vida útil de un sistema de refrigeración es larga –puede
pasar de 10 años–, pero las variables que afectan su durabilidad son muchas
(Diagrama 1).
Una vez que se tiene esta información, el siguiente paso es
seleccionar la herramienta que se utilizará. Para ello, es importante responder
las siguientes preguntas:
¿Cuál es el procedimiento que seguiré para cumplir con los
requerimientos del cliente?
¿Cuáles son las herramientas adecuadas?
¿Qué cuidados son necesarios para alargar la vida útil del
refrigerador?
Algunas de las herramientas esenciales que se emplean en un
servicio de mantenimiento son bomba de vacío, manifold y báscula de precisión
para carga de gas.
El manifold sirve para medir la presión del refrigerante; la
báscula se utiliza para pesar la cantidad del refrigerante-fluido; y la bomba
de vacío es responsable de retirar el aire y la humedad que está dentro del
sistema de refrigeración, generando el vacío.
Estos elementos son esenciales para el buen funcionamiento y
la seguridad del equipo. Por ejemplo, el nivel de humedad en un sistema, si
está por encima de lo aceptable, puede causar defectos como congelamientos en
la tubería y corrosión, provocando daño y obstrucción de válvulas, filtros y
compresor hermético.
Antes de contactar a un profesional para que realice algún
tipo de mantenimiento, limpieza, reparación o remplazo de piezas, la mayoría de
las empresas y personas buscan referencias y optan por tiendas especializadas
en este tipo de servicio.
Para asegurar que tu trabajo obtenga recomendaciones es
preciso:
Entregar al cliente una garantía del trabajo realizado, que
normalmente está vinculado sólo al producto sustituido, pero también se puede
entregar el certificado de garantía del compresor.
Otorgar un presupuesto justo, ya que los materiales para
este tipo de servicio no suelen ser muy baratos, pues a menudo implica el
cambio del compresor dañado, el proceso de carga de gas, entre otros. Además,
los costos muy bajos harán dudar a un cliente experimentado de la calidad del
servicio.
Tomar el tiempo necesario. En caso de cambio del compresor,
un servicio bien hecho tiene una duración entre 1 hora y 1 hora 30 minutos. Los
servicios realizados rápidamente son indicio de que se está haciendo mal el
trabajo.
Usar componentes originales es imprescindible en los
compresores, principalmente, en los eléctricos. La falta de componentes
originales puede comprometer el funcionamiento adecuado del producto, como los
niveles de eficiencia, capacidad y seguridad, causando sobrecalentamiento y
daños al compresor y, por consecuencia, al refrigerador.
Es importante recalcar
que el uso de estos ítems no homologados puede traer riesgos al usuario. Por
ejemplo, un protector térmico que no esté correctamente dimensionado, en el
caso de paralelos, deja desprotegido al compresor, el cual podría quemarse o
hacer corto circuito.
Por último, la limpieza interna básica de un sistema de
refrigeración consiste en utilizar agua, jabón neutro y esponja suave. Nunca se
deben emplear espátulas, cuchillos ni productos abrasivos como alcohol o algún
otro tipo de disolvente.
Cuidados básicos del refrigerador
Leer el manual del fabricante antes de comenzar cualquier
trabajo. Éste proporciona información para el uso correcto, así como cuidados
generales del equipo
No retirar el cable de conexión a tierra del refrigerador;
debe ser conectado a un cable a tierra efectivo
No utilizar adaptadores y/o extensiones ni conectar más de
un refrigerador en el mismo punto de toma
Verificar que la tensión en la red eléctrica esté dentro de
los límites aceptables para el producto: para voltaje nominal de 115V, lo
recomendable es entre 103V-140V; y para voltaje nominal de 220V, entre
198V-248V
Utilizar un estabilizador en caso de presentarse oscilación
en la tensión de la red eléctrica
No guardar productos calientes dentro del refrigerador, ya
que esto provoca que el compresor tenga que funcionar más tiempo de lo
necesario para bajar la temperatura, consumiendo más energía eléctrica
Respetar la distancia mínima de 15 centímetros entre las
paredes, en caso de que el refrigerador esté empotrado, para que el producto
tenga un intercambio térmico adecuado.
martes, 18 de junio de 2019
Importancia de Conocer el Desplazamiento de temperatura (GLIDE)
Deslizamiento de temperatura (Glide) ¿Por qué es sumamente
importante conocerla?
La mayoría de los técnicos en refrigeración y aire
acondicionado somos conscientes de la utilidad que tiene una tabla de presión
contra la temperatura a la hora de hacer nuestro trabajo, sin embargo, no todos
logramos entender la forma correcta de leerlas.
Es por eso que hoy nos hemos
dado un tiempo para explicar los conceptos: punto de rocío y punto de burbuja,
además de las principales diferencias entre los refrigerantes puros y las
mezclas.
En los refrigerantes más comunes, la temperatura del
serpentín puede ser leída a partir de la escala de temperatura que se muestra
en el indicador y calibrador, facilitando de esta forma su medición, sin
embargo no todos los refrigerantes tienen esta función: existen algunos donde
la tarea se vuelve más complicada a causa del deslizamiento de temperatura.
Este deslizamiento de temperatura es la que ayudará a
determinar la forma que tomará la tabla de presión contra la temperatura. Por
esto es necesario revisar de manera inmediata los principales conceptos de este
tema:
El desplazamiento ocurre a partir de que los distintos gases
que componen la mezcla del refrigerante poseen una amalgama de temperaturas de
ebullición lo cual genera una diferencia entre las composiciones de la fase
líquida y la de vapor dentro de un sistema cerrado.
A causa de esta diferencia en la temperatura, los gases más
volubles suelen evaporarse primero haciendo que la temperatura de ebullición de
la fase líquida vaya en aumento cada vez que se evapora más el producto.
La temperatura de evaporación promedio se encuentra entre la
temperatura en la que el refrigerante empieza a hervir, hacia la entrada del
dispositivo de expansión, y en la que deja de hervir en la parte final del
evaporador.
Un dato más sobre el deslizamiento de temperatura es que es
usado para comparar los puntos de ebullición de cada refrigerante obteniendo de
esta manera la misma temperatura promedio para el serpentín.
Otro dato sobre el deslizamiento es que en el condensador
sucede lo mismo que en el evaporador, aunque el proceso es revestido a medida
que los componentes se condensan a distintas escalas tanto en las entradas como
en las salidas.
Por otro lado, el punto burbuja trata sobre la temperatura
donde aparece la primera burbuja de ebullición, mientras que en el punto de
rocío ocurre lo contrario: el vapor se empieza a condensar.

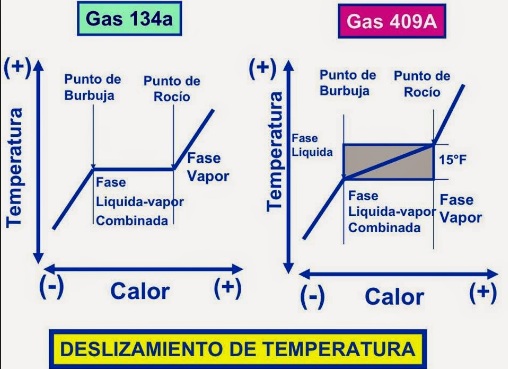

Para entender de manera gráfica los conceptos, se muestran a
continuación dos diagramas que representan la evaporación/Condensación de un
compuesto puro y una mezcla.
Para un componente puro, se puede observar un punto donde su
vapor empieza a cambiar a estado líquido, o cuando ese líquido cambia a vapor.
En lo que sucede este cambio, la temperatura se mantiene constante. Lo anterior
es debido a que la energía requerida para realizar el cambio de una fase a otra
se gasta en su totalidad evitando de esta forma los cambios en la energía
interna del compuesto.
Como se puede observar en la gráfica para una mezcla
zeotrópica, al ser primero el cambio de estado de los compuestos altamente
volátiles, la temperatura durante el proceso va en aumento hasta llegar a la
evaporación o condensación en su totalidad.
sábado, 15 de junio de 2019
Video sobre la Ley de Coulomb ( Explicación y Ejemplos)
Exelente Video y Ejemplos sobre la Ley de Coulomb espero que sea de tu interés:
Isaac Newton Breve Historia sobre este Personaje
Isaac Newton (Woolsthorpe, Lincolnshire; 25 de diciembre de
1642jul./ 4 de enero de 1643greg.-Kensington, Londres; 20 de marzojul./ 31 de
marzo de 1727greg.) fue un físico, filósofo, teólogo, inventor, alquimista y
matemático inglés.
Es autor de los
Philosophiæ naturalis principia mathematica, más conocidos como los Principia,
donde describe la ley de la gravitación universal y estableció las bases de la
mecánica clásica mediante las leyes que llevan su nombre.
Entre sus otros
descubrimientos científicos destacan los trabajos sobre la naturaleza de la luz
y la óptica (que se presentan principalmente en su obra Opticks), y en
matemáticas, el desarrollo del cálculo infinitesimal.
Newton comparte con Gottfried Leibniz el crédito por el
desarrollo del cálculo integral y diferencial, que utilizó para formular sus
leyes de la física y astronomía. También contribuyó en otras áreas de las
matemáticas, desarrollando el teorema del binomio y las fórmulas de
Newton-Cotes.
Entre sus hallazgos científicos se encuentran el
descubrimiento de que el espectro de color que se observa cuando la luz blanca
pasa por un prisma es inherente a esa luz, en lugar de provenir del prisma
(como había sido postulado por Roger Bacon en el siglo XIII); su argumentación
sobre la posibilidad de que la luz estuviera compuesta por partículas; su
desarrollo de una ley de convección térmica, que describe la tasa de
enfriamiento de los objetos expuestos al aire; sus estudios sobre la velocidad
del sonido en el aire; y su propuesta de una teoría sobre el origen de las
estrellas. Fue también un pionero de la mecánica de fluidos, estableciendo una
ley sobre la viscosidad.
Newton fue el primero en demostrar que las leyes naturales
que gobiernan el movimiento en la Tierra y las que gobiernan el movimiento de
los cuerpos celestes son las mismas. Es, a menudo, calificado como el
científico más grande de todos los tiempos, y su obra como la culminación de la
revolución científica.
El matemático y físico Joseph Louis Lagrange
(1736-1813), dijo que «Newton fue el más grande genio que ha existido y también
el más afortunado, dado que solo se puede encontrar una vez un sistema que rija
el mundo».
Cómo calcular las frigorías necesarias para mi aire acondicionado
El cálculo de las frigorías necesarias para un equipo
depende de muchos factores: dimensiones de la estancia, altura de la misma,
orientación, horas de sol y horas de sombra, materiales, superficies
acristaladas, etc.
La frigoría es la unidad de energía obsoleta comúnmente
utilizada en la medición de sistemas de refrigeración y se suele decir que es
equivalente a una kilocaloría negativa.
En nuestro glosario tienes una definición de frigoría.
Los anglosajones utilizan como unidad la BTU (British
Thermal Unit: unidad térmica británica), que equivale a 0,252 kcal, o sea que
una frigoría (o kilocaloría) equivale a unas 4 BTU.
Calcular frigorías es más sencillo para estancias de
viviendas, dentro de la complejidad que ya de por sí supone, pero si hablamos
de calcular la frigorías necesarias para refrigerar un local comercial,
entonces la cosa se complica mucho. Siempre es recomendable que el cálculo lo
realice un instalador profesional autorizado pero en estos casos es obligado.
Aquí tendremos que tener muchos más factores en cuenta: ¿hay maquinaria
funcionando en la estancia? por ejemplo en la hostelería hay cámaras
frigoríficas, máquinas de tabaco, ordenadores, etc. ¿Cuantas personas estarán
de media en la estancia? En fin, que es mucho más complicado y además
seguramente las máquinas de aire acondicionado no tendrán nada que ver con las
máquinas domésticas.
Si no realizamos un cálculo medianamente profesional,
corremos el riesgo de pecar por exceso o por defecto. Si lo hacemos por exceso
estaremos malgastando energía y por tanto dinero. Nuestra máquina será más
cara, más grande y más costosa de mantener.
Si, por el contrario, lo hacemos por defecto, también
estaremos desperdiciando dinero ya que nuestra máquina de aire acondicionado
tendrá que trabajar a máximo rendimiento para intentar refrigerar la estancia.
Hará más ruido, el aire saldrá a mayor velocidad y molestará más y con todo
ello es posible que no llegue a enfriar la estancia.
Ajustando correctamente las frigorías que necesitamos
también contribuiremos a una mejor conservación del medio ambiente.
Cálculo rápido de las frigorías
De una forma rápida se puede calcular una aproximación a las
frigorías necesarias mediante la siguiente fórmula:
Frigorías totales = m3 (largo x ancho x alto) x 50
Otra medida muy general que se suele utilizar es el cálculo
de 100 frigorías por metro cuadrado, es decir, para una estacia de 12 metros
cuadrados harían falta un mínimo de 1200 frigorías. Como decimos, este es un
cálculo muy aproximado y simple, únicamente para orientarnos. La visita de un
instalador autorizado es siempre necesaria.
Si queremos realizar la conversión de vatios a frigorías,
debemos multiplicar el valor de potencia de nuestra máquina de aire
acondicionado por 0,86.
El factor de conversión es de 0,86. Es decir, 1000
Watios/hora = 860 frigorías/hora.
fuente de la informacion: www.elaireacondicionado.com
Carga de Gas R410 Método del 30 (VIDEO)
En el siguiente Video veremos una forma Interesante de como realizar una carga de Gas R410 utilizando el método del 30 :
viernes, 14 de junio de 2019
( Video) La Verdad sobre el Ladrón de Julios y algo Mas...
En el siguiente video Aprenderemos sobre el Ladrón de Julios y Algo mas espero que sea de tu interés :
Video Código de Error E4 en Aires acondicionados tipo Split
en el siguiente video veremos un método práctico para detectar código de error E4 en equipos tipo split:
jueves, 13 de junio de 2019
¿Que es la Corriente Continua y la Corriente Alterna? explicación Completa.
CORRIENTE CONTINUA
La corriente continua
la producen las baterías, las pilas y las dinamos. Entre los extremos de
cualquiera de estos generadores se genera una tensión constante que no varia
con el tiempo. Por ejemplo, si la pila es de 12 voltios, todo los receptores
que se conecten a la pila estarán siempre a 12 voltios (a no ser que la pila
este gastada y tenga menos tensión).
Además de estar todos
los receptores a la tensión de la pila, al conectar el receptor (una lámpara
por ejemplo) la corriente que circula por el circuito es siempre constante
(mismo número de electrones) , y no varia de dirección de circulación, siempre
va en la misma dirección. Por eso siempre el polo + y el negativo son los
mismos.
Conclusión, en c.c.
(corriente continua o DC) la Tensión siempre es la misma y la Intensidad de
corriente también.
Si tuviéramos que
representar las señales eléctricas de la Tensión y la Intensidad en corriente
continua en una gráfica quedarían de la siguiente forma:
Prácticamente todos los equipos electrónicos, como un
ordenador, aunque se conecten a corriente alterna, utilizan corriente continua.
En su interior llevar una fuente de alimentación que hace de convertidor de
corriente alterna a continua.
CORRIENTE ALTERNA
Este tipo de
corriente es producida por los alternadores y es la que se genera en las
centrales eléctricas. La corriente que usamos en los enchufes o tomas de
corriente de las viviendas es de este tipo. Este tipo de corriente es la más
habitual porque es la más fácil de generar y transportar.
El alternador hace
girar sus espiras (rotor) 50 veces cada segundo generando una onda de corriente
y tensión senoidal o sinusoidal. Esta velocidad de giro se dice que tiene una
frecuencia de 50Hz (vueltas por segundo). En américa es de 60Hz.
En este tipo de corriente, la intensidad varia con el tiempo
(numero de electrones variable) y además, cambia de sentido de circulación 50
veces cada segundo (frecuencia de 50Hz). También la tensión generada entre los
dos bornes (polos) varia con el tiempo en forma de onda senoidal (ver gráfica),
por lo que no es constante.
Veamos como es la
gráfica de la tensión en corriente alterna.
Como vemos pasa 2 veces por 0V (voltios) y 2 veces por la
tensión máxima (Vo) que es de 325V (ahora de 400V). Es tan rápida la velocidad
a la que se genera la onda que cuando no hay tensión en los receptores, no se
aprecia y no se nota, excepto en los tubos fluorescentes (efecto
estroboscópico). Además vemos como a los 10ms (milisegundos) la dirección
cambia y se invierten los polos, ahora llega a una tensión máxima de -325V
(tensión negativa).
Esta onda se conoce
como onda alterna senoidal y es la más común ya que es la que tenemos en
nuestras casas. La onda de la intensidad sería de igual forma pero con los
valores de la intensidad lógicamente, en lugar de los de la tensión.
La onda senoidal que
genera el alternador tiene en cada instante el mismo valor que la proyección
sobre el eje Y del punto donde se encuentra la espira:
El ángulo de fase φ de una señal alterna es el ángulo que
forma el vector que la representa con el origen de ángulos, en el instante
inicial. El desfase es el ángulo que la señal considerada presenta respecto a
una señal de referencia de la misma frecuencia.
Veamos los valores
más característicos de este tipo de corriente según su curva senoidal.
Valor Instantáneo: El
valor instantáneo (en un instante cualquiera) de la onda será: v(t) = Vmax·sen
(φ)
- Valor máximo: Es el máximo valor que toma la señal alterna
durante un ciclo: Vmax
- Valor mínimo: Es el mínimo valor que toma la señal alterna
durante un ciclo. Es el mismo que el máximo pero de signo contrario: Vmin (Vmin
= -Vmax)
- Valor de cresta o de pico: Para una única señal alterna,
coincide con el valor máximo.
- Valor de pico a pico: Es la diferencia de amplitud entre
el pico y el valle de la señal. Para una única señal alterna, es la diferencia
entre el valor máximo y el valor mínimo.
- Valor eficaz: Es aquel valor que, en las mismas
condiciones, produce los mismos efectos caloríficos en una resistencia
eléctrica que una magnitud (tensión o intensidad) continua del mismo valor.
Matemáticamente es:
Vefi = Vmáximo/ √2
- Como ya vimos la frecuencia de la onda (f) es el número de
ciclos de la onda que se repitan cada segundo y se expresa en Hertzios. suele
ser una onda de 50Hz de frecuencia (60Hz en América).
El periodo (T) es la duración de un ciclo y es la inversa de
la frecuencia.
- w es la velocidad angular de la onda o ángulo girado por
la onda en la unidad de tiempo (radianes/segundo). 1 ciclo son 2π radianes.
w = 2 x π x f. π es
el número pi. Se expresa en radianes/segundo.
- La amplitud de la señal es la distancia entre 2 picos o
valles.
La curva de la
tensión generada por un alternador (corriente alterna) y la curva de la
intensidad tendrán la misma forma (senoidal) pero con diferentes valores
máximos.
Pero ¿Por qué se dice
que hay una tensión de 220V en los enchufe?.
Como la tensión varia
constantemente se coge una tensión de referencia llamada Valor Eficaz. Este
valor es el valor que debería tener en corriente continua para que produjera el
mismo efecto sobre un receptor en corriente alterna.
Es decir si conectamos un
radiador eléctrico a 220V en corriente continua (siempre constante), daría el
mismo calor que si lo conectamos a una corriente alterna con tensión máxima de
325V (tensión variable), en este caso diríamos que la tensión en alterna tiene
una tensión de 220V, aunque realmente no sea un valor fijo sino variable.
Estaría mejor dicho
que hay una tensión con valor eficaz de 220V. Esto lo podemos ver en la gráfica
anterior
Fuente de la información: www.areatecnologia.com
¿Que es un Sistema de ductos en el aire acondicionado?
En toda instalación de aire acondicionado deben tomarse toda
clase de precauciones para evitar que el aire en circulación pueda absorber
calor.
Esto significa que un sistema de distribución debe estar diseñado de
manera que los desplazamientos del aire enfriado sean lo más cortos posible y
los ductos estén muy bien aislados en toda su longitud. En la Figura 1 puede
verse el aislante aplicado por la parte exterior de la conducción y también
aparece aplicado interiormente.
Algunos constructores pretenden que sus casas están
preparadas para instalar un sistema central de aire acondicionado sencillamente
porque el sistema de ductos del aire forzado de calefacción está aislado. Esto
puede aceptarse, pero con ciertas reservas.
En los sistemas de calefacción, el aire se introduce en la
habitación lo más cerca posible del suelo. Como el aire caliente se eleva, se
forman unas ligeras corrientes que hacen circular el aire caliente por todas
partes de la habitación, tal como puede verse en la Figura 2.
El aire es
retornado a la caldera a través de una abertura situada también lo más cerca
posible del suelo y del lado opuesto de la salida de aire caliente.
Si se emplea el mismo sistema de ductos para el aire
acondicionado, el aire enfriado solo se desplazaría en la habitación al ras de
suelo sin elevarse demasiado y entrando por la abertura de retorno del otro
lado de la habitación tal como se aprecia en la Figura 3. Es obvio que un
sistema como éste no produciría un enfriamiento satisfactorio.
La mejor situación para las ventanillas de aire frío en la
habitación es el techo, tal como se indica en la Figura 4; el aire frío tiende
a bajar al suelo creando corrientes y produciendo una circulación uniforme.
Siempre es posible modificar el sistema de conductos de una casa, pero debe
tenerse en cuenta que cada curva o codo de los conductos hace más lenta la
circulación del aire.
Todos los ductos de aire frío y de retorno deben mantenerse
separados a lo largo de su recorrido por el edificio y, si no hay otra solución
deberán de aislarse muy bien todas las partes del ducto que discurran paralelas
y juntas.
En todos los edificios siempre existen una o más
habitaciones que necesitan un suministro de aire frío mayor que las otras
porque tienen grandes ventanas, están debajo de un tejado o bien porque las
habitaciones están muy grandes.
Los puntos que pueden presentar mayores
problemas pueden detectarse perfectamente antes de que se proyecte la
instalación y pueden probarse conductos mayores para aumentar el caudal de aire
en estas habitaciones.
No obstante, una vez instalado el sistema, el único medio
para controlar la circulación de aire es un registro regulador de suministro.
La toma simultánea de las temperaturas de cada habitación después de hacer
funcionar el sistema durante el tiempo suficiente, ayudaría mucho ajustar la
velocidad de la circulación en cada difusor; este es un procedimiento de
tanteos, pero después del ajuste definitivo solo será preciso realizar pequeños
ajustes durante largos periodos de tiempo.
Al hacer los ajustes, deberán
tenerse en cuenta todos los factores que no indican las lecturas de temperatura
como
son las condiciones variables de la noche y del día, el uso
de cada habitación (salas de estar, dormitorios, cocinas, oficinas y talleres,
con diferentes necesidades de temperatura) y las condiciones impuestas por la
humedad, aglomeraciones ocasionales, etc.
Fuente de la informacion: blogquimobasicos.com / Refrinoticias al aire
Suscribirse a:
Entradas (Atom)
