domingo, 30 de agosto de 2020

Mantenimientos de Calidad "Consejos + Refrigeración Comercial" PDF


Link Para Descargar

Gracias por Ayudarnos

Sistemas Frigoríficos "Elementos, Ciclos, Frigorífico" Refrigeración Comercial PDF


Link Para Descargar

Gracias por Ayudarnos

Video Como conectar la lata de Gas Refrigerante a los Manómetros y carga.




En el Siguiente Vídeo veremos como conectar la lata de Gas Refrigerante a los Manómetros y carga.



Video Como Funcionan los Manómetros para Refrigeración




En el siguiente Vídeo veremos como Funcionan los Manómetros para Refrigeración



Problemas comunes de aire acondicionado PDF


Link para Descargar

Gracias por ayudarnos

Tipos de llamas en las Soldaduras PDF


Link para Descargar

Gracias y no olvides Compartir

jueves, 27 de agosto de 2020

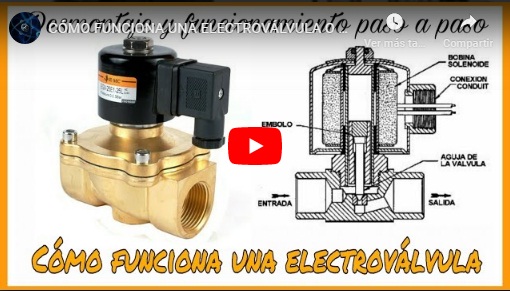

(Video) CÓMO FUNCIONA UNA ELECTROVÁLVULA O VÁLVULA DE SOLENOIDE




En el Siguiente Vídeo Veremos Como Funciona una Electroválvula o Válvula de Solenoide:


Carga De Refrigerante Con Cilindro Dosificador PDF


Link Para Descargar

Gracias por ayudarnos

Filtro De Motor Quemado PDF


Link para Descargar

Gracias y no olvides Compartir

Niveles de aceite en compresores semi-herméticos PDF


Link para Descargar

Gracias por ayudarnos

viernes, 21 de agosto de 2020

(Video) Humedad en el sistema de refrigeración




En el siguiente Vídeo veremos sobre Humedad en el sistema de refrigeración:


(Video) Que es, como se calcula, como se mide el Recalentamiento en una maquina frigorífica de compresión




En el siguiente Video veremos sobre Que es, como se calcula, como se mide el Recalentamiento en una maquina frigorífica de compresión:

(Video) Como ajustar la válvula expansión termostática al evaporador




En el siguiente Video veremos sobre Como ajustar la válvula expansión termostática al evaporador


(Video) Sobre Generalidades de las Válvulas Solenoides en Refrigeración




En el siguiente Vídeo veremos sobre Generalidades de las Válvulas Solenoides en Refrigeración:


Porque se dañan los capacitores de Arranque del compresor en PDF



Link para Descargar

Obstrucción en el sistema de aire acondicionado


Existen varios tipos de obstrucción la más común son capilares ya que es el espacio más fino que hay en el paso del refrigerante, que aun teniendo el filtro antes de ellos pueden llegar a taparse antes que el filtro por ir acumulándose partículas que logran pasar.

En esta oportunidad describiré una que causa muchas dudas y confusión al momento de medir la presión del equipo buscando la falla que hace que este no funcione como debe ser es la obstrucción en el tanque receptor de líquido o filtro del compresor.

La presión de baja aumenta mucho como si el compresor dejará de bombear, el amperaje baja continuando como si en verdad la falla es descompresión, la temperatura en el condensador disminuye considerablemente y no nos queda otra que pensar que el compresor ya no sirve dando un diagnóstico a la falla que presente el aire acondicionado y en realidad es ese tanque que trae a un lado el compresor rotativo que está obstruido.

Reconocemos esta falla porque el tanque desde casi el centro un poco más arriba comienza a humedecer y dependiendo que tan obstruido esta se congela, a veces descongela luego de un rato, en otras oportunidades permanece congelado o con escarcha y lo mas cumbre es que pasa disimulado por la ubicación del filtro o por qué no notamos que no es retorno si no que está tapado.

Existen varias formas de solucionar este problema las he visto realizar todas pero acostumbro realizar una sola ya que todas tienen el riesgo de que el compresor se dañe y escogí la que me parece más práctica para aplicar cuando consigo ese problema ya que si todas presentan riesgo para que hacer la más complicada.

Primero evaluamos el sistema preferiblemente recuperando el gas refrigerante, desconectamos la tubería de succión del compresor que va directamente a la parte superior del tanque receptor de líquido o filtro del compresor, con un destornillador de tamaño mediano que no sea más largo que la mitad de esta pieza lo centramos por la entrada de succión y le damos un golpe no tan fuste solo hasta que rompa la malla metálica que se encuentra en la parte superior del compresor haciendo una sola perforación, colocamos nuevamente la tubería de baja en su sitio hacemos vació y cargamos el sistema y debería funcionar normalmente.

Otra forma de reparar el aire acondicionado es limpiar el filtro con químicos, pero tendríamos que cambiar el aceite y los compresores no vienen diseñados para esta práctica corriendo el riesgo de combinar el aceite con el líquido limpiador y que pierda la viscosidad dañándose el compresor luego de un muy corto tiempo de funcionamientos es posible que hasta en el proceso de carga.

Golpeando fuertemente el tanque con una porra o martillo con ayuda de un cincel, esta última me parece brutal pero luego que se logra doblar la malla deja pasar refrigerante y a veces se debe romper con la deformación del tanque y también permite pasar el refrigerante. Menciono esta práctica porque se de personas que la hacen yo nunca ni lo intente y no se si es verdad que funciona.

Les recomiendo antes de realizar este trabajo explicar bien la situación al cliente ya que si por algún motivo el compresor se daña el estará al tanto de que van a hacerle una reparación muy delicada que al terminar su equipo de aire acondicionado quedara funcionando bien pero si el compresor falla o no trabaja como debe no sean culpados de una mala práctica y les explicare porque cuando el sistema está trabajando con ese filtro obstruido el compresor no está recibiendo el refrigerante de forma adecuada la presión que normalmente le llega sin gran esfuerzo está tratando de absorber realizando un trabajo para el cual no viene diseñado al estar tan congelado ese filtro puede que le esté llegando refrigerante en forma de líquido donde no debe llegar y recuerden que perforamos una malla metálica si cae alguna partícula puede que ocasione daños.

jueves, 20 de agosto de 2020

miércoles, 19 de agosto de 2020

(Video) ¿Que capacitor lleva mi aire acondicionado?




En el siguiente vídeo veremos sobre que Capacitor lleva mi Aire Acondicionado



lunes, 17 de agosto de 2020

VIDEO COMO FUNCIONA UN TIMER DE REFRIGERADOR



En el siguiente Vídeo veremos el Funcionamiento del Timer del Refrigerador

Vídeo CÓMO SABER QUE EL BIMETAL DEL REFRIGERADOR ESTA MALO



En el siguiente Vídeo veremos como saber si el Bimetalico de nuestro Refrigerador esta Dañado


Mi refrigerador no enfría abajo, explicación detallada.



En el siguiente Vídeo veremos sobre porque mi refrigerador no enfría abajo , explicación detallada


Función de un Ventilador de nevera No Frost + video



Los refrigeradores que se desarrollan hoy por hoy tienen tecnología No Frost, pero ¿Qué significa esto?

Cuál es la diferencia con tu antiguo refrigerador? Consiste en lo siguiente: Existen dos tecnologías de frío para almacenamiento y conservación de alimentos:

No Frost, y Convencional, también llamado Frost o Frío Directo.
El sistema No Frost se compone de un motor que enfría el congelador y de El ventilador que reparte el aire de forma homogénea, no genera escarcha porque la humedad no se condensa y además proporciona una mayor calidad de congelación, conserva mejor el sabor y las propiedades nutritivas de los alimentos. Sólo debes preocuparte de guardarlos en recipientes bien cerrados para no deshidratarlos por el frío seco emitido.

La tecnología No Frost refrigera y distribuye el aire frío más rápidamente (El ventilador) en el interior gracias a las múltiples salidas de aire, permite controlar el grado de humedad, y evitar que se acumule la escarcha sobre las paredes o sobre los alimentos. Y lo mejor de todo es que no requiere la ser descongelado periódicamente ningún compartimento, pero no está ajeno a presentar algún tipo de fallas.


FALLAS DEL VENTILADOR

1.- No gira el ventilador

Vimos que no giraba el ventilador y quisimos hacerlo girar con la mano y pudimos detectar que estaba endurecido. El técnico de reparación retirará la placa difusora y procederá a desmontar el ventilador para darle el mantenimiento. El técnico verificará las fallas y dará la reparación correspondiente.

2.- El ventilador está quemado.
Desmontarlo y cambiar la bobina y probar que todo quede bien, si NO FUNCIONA revisar los componente de la tarjeta.

3.- No hay señal en el ventilador revisar tarjeta o cambie de conexión.
Estas fallas siempre deben ser vistas por un técnico especializado en la reparación de refrigeradores, ya que son una serie de detalles que hay que verificar y a un ojo inexperto no va a ser fácil de identificar para poder reparar.


Estudio completo de como cargar de gas tu refrigerador en PDF

Link para Descargar

Capacitación + Función del tubo Capilar en la Refrigeración en PDF


Link para Descargar

jueves, 13 de agosto de 2020

Tipos de filtros para refrigeración




La característica más importante de un sistema de refrigeración es su limpieza y que no presente humedad para garantizar el buen funcionamiento tanto en rendimiento como durabilidad siendo nuevo o después de alguna reparación que implique la exposición interna al ambiente o daños que generen contaminación.

Existe una gran variedad de filtros diseñados para cubrir un gran número de necesidades y lograr mantener el aire acondicionado funcionando de forma óptima.

Filtro en línea de líquido para aire acondicionado split o de ventana: va instalado al finalizar el serpentín del condensador antes de las tuberías capilares a diferencia de los filtros secadores este en su interior solo tiene una malla metálica que se encarga de atrapar las partículas sueltas evitando que lleguen a los capilares, una desventaja es que por su reducido tamaño suele taparse con facilidad una variación de este filtro fue la que se encontraba en la misma ubicación pero de una dimensión igual a la de la tubería que aunque parezca extraño era de mayor superficie que la malla es de mayor tamaño y se alargaba por el interior de la tubería o caño.


Filtro secador en línea de líquido: este lo podemos conseguir comúnmente colocado con tuercas o soldados utilizado en equipos centrales de tamaño mayor a 3 ton en su interior trae un producto llamado silica el cual se encuentra sostenido por mallas metálicas que a su vez ayudan al filtrado. en forma granulada que se encarga de absorber la humedad los utilizados en equipos solo frío vienen con una flecha que indica el sentido del refrigerante para ser colocado apuntando esa dirección, existen otros modelos especialmente hechos para la bomba de calor que son de doble flujo.

Filtro secador de succión : para esta función tenemos dos tipos uno que se reemplaza en su totalidad y otro que viene para reemplazar la sálica en forma de cartucho parecido a los filtros purificadores de agua que traen una piedra con la diferencia que este se sella con una gran cantidad de tornillos para evitar fugas de refrigerante, estos modelos se usan según el tipo de equipo para aire acondicionado de gran tamaño como los industriales suele utilizarse el modelo que se le reemplazan los cartucho y para equipos centrales es común el modelo desechable.

Este tipo de filtros suele colocarse luego que un compresor de quema en la línea de baja o succión lo más cercano al compresor posible para que se encargue de evitar la llegada de contaminantes que dañan el nuevo compresor que no lograron ser expulsados durante el barrido.


Tengo comprobado por experiencia propia que los filtros de succión evitan el daño en el compresor luego de un reemplazo.

La detección de un filtro obstruido de línea de líquido suele detectarse de forma rápida con sólo verificar que no esté frio o se congela en su parte media. Los filtros de succión suelen traer válvulas de servicio de ambos lados que ayudan a supervisar que tan obstruidos pueden está dependiendo el diferencial entra ambas presiones.

Una regla general nos dice que es importante el reemplazo del filtro en la línea de líquido cada vez que se realice una reparación esto con la finalidad de aprovechar que el sistema estará sin refrigerante y evitar que cuando se ponga en funcionamiento el equipo nuevamente se tapa gracias a la acumulación previa de impurezas y las nuevas que se han generado cuando realizamos la reparación que acelerarán la obstrucción de del filtro generando un gasto y trabajo adicional. Con respecto a los filtros que utilizan cartuchos o piedras se programa el reemplazo de estas en un tiempo determinado luego de la primera arrancada y puesta en funcionamiento del equipo.

Obstrucción en el sistema de aire acondicionado




Existen varios tipos de obstrucción la más común son capilares ya que es el espacio más fino que hay en el paso del refrigerante, que aun teniendo el filtro antes de ellos pueden llegar a taparse antes que el filtro por ir acumulándose partículas que logran pasar.

En esta oportunidad describiré una que causa muchas dudas y confusión al momento de medir la presión del equipo buscando la falla que hace que este no funcione como debe ser es la obstrucción en el tanque receptor de líquido o filtro del compresor.

La presión de baja aumenta mucho como si el compresor dejará de bombear, el amperaje baja continuando como si en verdad la falla es descompresión, la temperatura en el condensador disminuye considerablemente y no nos queda otra que pensar que el compresor ya no sirve dando un diagnóstico a la falla que presente el aire acondicionado y en realidad es ese tanque que trae a un lado el compresor rotativo que está obstruido.

Reconocemos esta falla porque el tanque desde casi el centro un poco más arriba comienza a humedecer y dependiendo que tan obstruido esta se congela, a veces descongela luego de un rato, en otras oportunidades permanece congelado o con escarcha y lo más cumbre es que pasa disimulado por la ubicación del filtro o por qué no notamos que no es retorno si no que está tapado.


Existen varias formas de solucionar este problema las he visto realizar todas, pero acostumbro realizar una sola ya que todas tienen el riesgo de que el compresor se dañe y escogí la que me parece más práctica para aplicar cuando consigo ese problema ya que si todas presentan riesgo para que hacer la más complicada.

Primero evaluamos el sistema preferiblemente recuperando el gas refrigerante, desconectamos la tubería de succión del compresor que va directamente a la parte superior del tanque receptor de líquido o filtro del compresor, con un destornillador de tamaño mediano que no sea más largo que la mitad de esta pieza lo centramos por la entrada de succión y le damos un golpe no tan fuste solo hasta que rompa la malla metálica que se encuentra en la parte superior del compresor haciendo una sola perforación, colocamos nuevamente la tubería de baja en su sitio hacemos vació y cargamos el sistema y debería funcionar normalmente.

Otra forma de reparar el aire acondicionado es limpiar el filtro con químicos, pero tendríamos que cambiar el aceite y los compresores no vienen diseñados para esta práctica corriendo el riesgo de combinar el aceite con el líquido limpiador y que pierda la viscosidad dañándose el compresor luego de un muy corto tiempo de funcionamientos es posible que hasta en el proceso de carga.


Golpeando fuertemente el tanque con una porra o martillo con ayuda de un cincel, esta última me parece brutal pero luego que se logra doblar la malla deja pasar refrigerante y a veces se debe romper con la deformación del tanque y también permite pasar el refrigerante. Menciono esta práctica por que se de personas que la hacen yo nunca ni lo intente y no sé si es verdad que funciona.

Les recomiendo antes de realizar este trabajo explicar bien la situación al cliente ya que si por algún motivo el compresor se daña el estará al tanto de que van a hacerle una reparación muy delicada que al terminar su equipo de aire acondicionado quedara funcionando bien pero si el compresor falla o no trabaja como debe no sean culpados de una mala práctica y les explicare porque cuando el sistema está trabajando con ese filtro obstruido el compresor no está recibiendo el refrigerante de forma adecuada la presión que normalmente le llega sin gran esfuerzo está tratando de absorber realizando un trabajo para el cual no viene diseñado al estar tan congelado ese filtro puede que le esté llegando refrigerante en forma de líquido donde no debe llegar y recuerden que perforamos una malla metálica si cae alguna partícula puede que ocasione daños.

EXTRACCIÓN DE ACEITE DE UN COMPRESOR



Ocasionalmente, los problemas en el tamaño de la línea o el funcionamiento del sistema pueden hacer que el aceite se atrape en el evaporador o en la línea de succión, y se pueden agregar grandes cantidades de aceite al sistema en un esfuerzo por mantener un nivel de aceite satisfactorio en el compresor.

Cuando se corrige el problema básico de registro de aceite, el exceso de aceite volverá al cárter del compresor y, a menos que se retire del sistema, puede provocar un golpe de aceite, un bombeo excesivo de aceite y posibles daños al compresor. También en los casos en los que el sistema se ha contaminado, por ejemplo, por un tubo de agua roto en un condensador enfriado por agua, o al limpiar un sistema después de una mala quemadura del motor, puede ser necesario eliminar completamente el aceite del cárter del compresor.

Hasta cierto punto, la elección de un método para eliminar el aceite depende del grado de contaminación del sistema. Para eliminar el exceso de aceite o en el sistema con solo una ligera contaminación, casi cualquier método es aceptable. Sin embargo, si el sistema está muy contaminado, puede ser aconsejable quitar la placa inferior del compresor y completamente el interior del cárter.

1. Extracción mediante
  tapón de drenaje de aceite Algunos compresores están equipados con tapones de drenaje de aceite. Si es así, esto proporciona un método sencillo para eliminar el aceite.


Cierre la válvula de servicio de succión y opere el compresor hasta que la presión del cárter se reduzca a aproximadamente 1 a 2 psig. Detenga el compresor y aísle el cárter cerrando la válvula de servicio de descarga.

Afloje con cuidado el tapón de drenaje de aceite, permitiendo que se salga la presión antes de que las roscas se desenganchen por completo. Drene el aceite hasta el nivel deseado filtrando alrededor de las roscas sin quitar el tapón.

Cuando se complete el drenaje, apriete el tapón de drenaje, abra las válvulas del compresor y vuelva a poner el compresor en funcionamiento. El sello de aceite en el orificio de drenaje y la presión de refrigerante residual en el cárter bloquearán eficazmente la entrada de cualquier cantidad medible de aire o humedad en el sistema.

2. Extracción mediante el orificio de llenado de aceite
  Si el tapón de drenaje no es conveniente o no está incluido en el compresor, el aceite se puede quitar por medio del orificio de llenado de aceite.

Cierre la válvula de servicio de succión del compresor, reduzca la presión del cárter de 1 a 2 psig y aísle cerrando la válvula de servicio de descarga.

Afloje con cuidado el tapón de llenado de aceite, permitiendo que se salga la presión antes de que las roscas se desenganchen por completo.

Retire el tapón de llenado de aceite e inserte un tubo de cobre de 1/4 "OD, de modo que el extremo esté en o cerca de la parte inferior del cárter. Si es posible, utilice un tubo de longitud suficiente para que el extremo externo pueda doblarse hacia abajo debajo del cárter, formando así una disposición de sifón.


Envuelva un trapo de desperdicio firmemente alrededor de la abertura de llenado de aceite y rompa la válvula de servicio de succión, presurizando el cárter a aproximadamente 5 psig y luego vuelva a cerrar la válvula.

El aceite saldrá por la línea de drenaje y continuará drenando por efecto de sifón hasta que se vacíe el cárter. Si la disposición del sifón no es posible, vuelva a presurizar el cárter según sea necesario para eliminar la cantidad deseada de aceite.

La presión de refrigerante residual en el cárter evitará la entrada de cantidades importantes de humedad o aire en el sistema. Purgue el cárter sacando el tapón de la válvula de servicio de succión, apriete, abra las válvulas del compresor y vuelva a poner el compresor en funcionamiento.

En sistemas grandes donde se debe eliminar una gran cantidad de aceite en exceso, o donde se debe eliminar el aceite a intervalos durante un período prolongado, se puede ahorrar un tiempo considerable soldando un tubo de inmersión en la válvula para que el aceite se pueda eliminar como se desee siempre que la presión del cárter es superior a 0 psig. Para acelerar la separación, el aceite debe eliminarse a un nivel de mirilla de 1/4. Una vez que se completa la remoción de aceite, el nivel de aceite puede elevarse al nivel de operación normal.

3. Remoción por medio de la placa base En un compresor accesible, puede ser necesario remover la placa base si es necesaria una limpieza completa del cárter.

Bombee el sistema hacia abajo para aislar el compresor, retire la placa base, limpie según sea necesario y vuelva a instalar con una junta nueva. Dado que tanto el aire como la humedad pueden entrar en el cárter durante esta operación, el cárter debe evacuarse con una bomba de vacío antes de volver a funcionar.

En caso de emergencia, el cárter puede purgarse rompiendo la válvula de servicio de succión y ventilando a través del orificio de llenado de aceite y el puerto de servicio de descarga. Reemplace el tapón en el orificio de llenado de aceite y mueva el compresor varias veces arrancando y deteniendo, descargando a través del puerto de servicio de descarga. Tape el puerto de servicio de descarga, la válvula de descarga y el compresor puede volver a funcionar.

4. Extracción de aceite de los compresores soldados
Si se debe extraer el aceite de un compresor soldado, por ejemplo, para recargarlo con una cantidad medida de aceite, se debe retirar el compresor del sistema y drenar el aceite por el tubo de la línea de succión inclinando el compresor

Después de reinstalar el compresor, el sistema debe evacuarse por medio de una válvula de acceso o el tubo de proceso antes de recargarlo con refrigerante y restablecer el funcionamiento.

(Video) Diferencia entre Bomba centrífuga y periférica




En el siguiente Vídeo Veremos la Diferencia entre una Bomba Centrifuga y Periférica



domingo, 9 de agosto de 2020

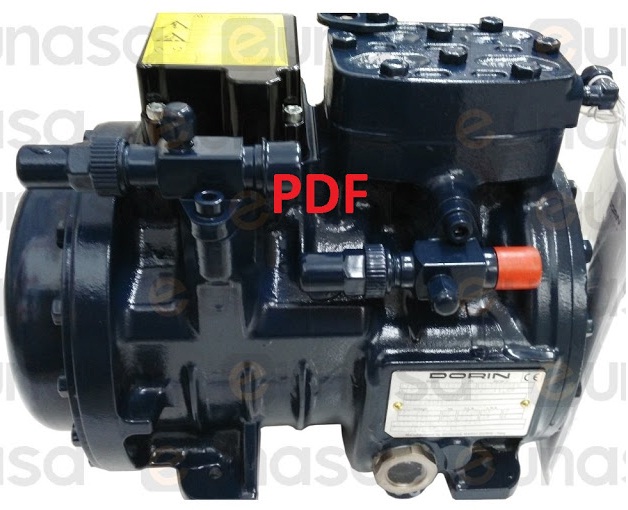

Excelente manual de compresores semihermeticos en PDF


Link para Descargar

Gracias por ayudarnos

Válvulas de Retención




Frecuentemente se desea evitar que el refrigerante invierta la dirección del flujo durante una interrupción del ciclo o durante una modificación en el ciclo de funcionamiento.

Una simple válvula operada por resorte, permite el flujo únicamente en una dirección, y se cierra si las presiones son tales que pudiera producirse una inversión de flujo.

Las válvulas de retención pueden utilizarse en líneas de líquido o de gas y se usan frecuentemente para evitar el retroceso de refrigerante liquido o gas caliente en condensadores controlados para ambiente frio y en bombas de calor de ciclo inverso.


Las válvulas de retención utilizadas en los sistemas de refrigeración deben ser operadas por resorte para evitar el ruido y las vibraciones que pueden ser producidas por pulsaciones en el flujo de refrigerante.

Válvulas de inversión




En los últimos años se ha popularizado el empleo del principio de la "bomba de calor" para facilitar que una unidad acondicionadora de aire suministre tanto refrigeración como calefacción.

Básicamente esto implica invertir las funciones del evaporador y del condensador mediante un cambio en el flujo de refrigerante según se desee, de forma que el serpentín interior se vuelva el evaporador para fines de refrigeración y el condensador para fines de calefacción.


El serpentín exterior se convierte en un condensador durante el ciclo de refrigeración y en un evaporador durante el ciclo de calefacción.

Para invertir el funcionamiento del sistema, se han construido válvulas de inversión de cuatro pasos para que la succión y la descarga del compresor, puedan invertirse a voluntad por medio de una válvula solenoide.

Las válvulas de tres pasos se están utilizando cada vez más para la descongelación por gas caliente. Esta válvula permite el flujo de gas caliente al evaporador para descongelarlo, y posteriormente, cuando se restablece la refrigeración normal el gas es mandado nuevamente al condensador.

Válvulas desviadoras del gas caliente




Las válvulas desviadoras de gas caliente se utilizan cuando se requiere modular la capacidad del compresor y al mismo tiempo evitan que la presión de succión descienda a niveles bajos que son inconvenientes.

Estas válvulas actúan de igual manera que los reguladores de presión del Carter, puesto que responden a la presión de salida. Pueden modularse desde totalmente abiertas a totalmente cerradas y se abren en respuesta a una disminución en la presión de la salida.


La construcción debe ser apropiada para que resista la elevada temperatura del gas de descarga procedente del compresor.

Las válvulas de gas caliente se ajustan para mantener una presión mínima deseada mediante la tensión de un resorte, y pueden ser accionadas directamente o a través de un piloto.

Estas están normalmente equipadas con una conexión externa igualadora que actúa del mismo modo que un igualador externo de una válvula de expansión, para compensar las caídas de presión en las líneas.


El igualador externo debe conectarse a la línea de succión, en el punto donde se desea controlar la presión de succión.

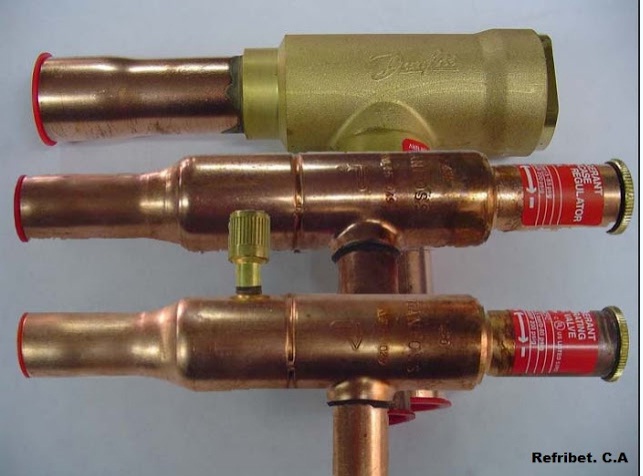

Válvulas Reguladoras de Presión del Carter



Este tipo de válvula, llamada comúnmente válvula CPR, o válvula restrictora, limita la presión de succión en el compresor a un límite previamente establecido con el fin de evitar que se produzca una sobrecarga del motor del compresor.

El ajuste de la válvula se efectúa mediante un resorte de presión, y la modulación de la válvula va: desde totalmente abierta hasta totalmente cerrada como respuesta a la presión de salida, cerrándose al elevarse esta.

La válvula reguladora de la presión del cárter debe situarse en la línea de succión, entre el evaporador y el compresor. Dado que la exigencia de energía del compresor baja con una caída de la presión de succión, la válvula CPR se utiliza normalmente para evitar la sobrecarga del motor en unidades de baja temperatura durante los ciclos de arranque, de enfriamiento inicial y descongelación.

El empleo de la válvula permite la aplicación de un compresor de mayor desplazamiento sin que se produzca sobrecarga en un motor de determinada capacidad, sin embargo, la caída de presión a través de la válvula puede producir una perdida inaceptable de la capacidad del sistema, a menos que la válvula se seleccione adecuadamente.

Las mejores bombas de vacio al mejor precio


miércoles, 5 de agosto de 2020

Temperaturas Normales de Presión "R12 + R134a Tabla" (+PDF Gratis al Final)






Temperaturas y presiones: las temperaturas de diseño son normalmente, las siguientes:

T1 =Temperatura a la entrada del evaporador = - 25ºc/ -26 ºc.

T2 = temperatura a la salida del evaporador = -26ºc.

T3 = temperatura a la entrada del compresor = 3/ 5ºc < T amb.

T4 = temperatura de condensación = 10/ 13 ºc >T amb.

T5 = temperatura de la descarga del compresor = 120ºc.

T6 = temperatura del domo del compresor = 110ºc.

T7 =temperatura del bobinado del motor del compresor <130ºc.

Estos límites de temperatura deben se respetados rigorosamente pues de ello depende que el compresor funcione bien durante el total de su vida ùtil. Estas razones:

LAS TEMPERATURAS A LA ENTRADA Y SALIDA DEL EVAPORADOR (T1) Y (T2) iguales, o casi iguales determinan que se está empleando este a su plena capacidad y dependen de la temperatura de evaporación del gas empleado.

LA TEMPERATURA A LA ENTREDA DEL COMPRESOR (T3) depende de que el proceso de evaporación se haya completado dentro del evaporador y del trayecto del vapor por la línea de succión. Para obtener una temperatura aceptable se suele recurrir a un intercambio de calor entre el tubo capilar y el tubo de retorno desde el evaporador a la succión del compresor.

El rango de esta temperatura tiene por objeto: por el límite inferior, que no haya retorno de líquido al compresor y por el superior, que el gas de retorno no llegue excesivamente caliente pues el equilibrio térmico de funcionamiento, en este caso de un compresor baja presión de succión (LBP) requiere de la baja temperatura del gas de retorno para enfriar el compresor y mantener sus temperaturas críticas por debajo de los límites aceptables.


LA TEMPERATURA DE CONDENSACION (T4) deben estar por encima de la temperatura ambiente para que haya intercambio de calor desde el gas refrigerante hacia el aire que respete la máxima presión de carga recomendada para el compresor.

LA TEMPERATURA DE CARGA (T5), usualmente medida en el tubo de carga, a 5cm de la carcasa, es un fiel reflejo de la temperatura de la válvula de descarga. Si la temperatura en la válvula se descarga supera el valor límite hay riesgo de carbonización del lubricante en el asiento de la válvula, con la consiguiente pérdida de compresión.

LA TEMPERATURA MEDIDA EN EL DOMO (T6), ( el centro de la tapa del compresor) normalmente se correlaciona con la temperatura del bobinado del motor, siendo la temperatura del domo aproximadamente 20ºc más baja que la temperatura de bobinas.

Finalmente, LA TEMPERATURA DE LOS BOBINADOS DEL MOTOR(T7), que solamente podemos medir por el método de variación de la resistencia, pues no podemos acceder a ellos con instrumentos de medición directa de la temperatura; se especifica en función de la clase del barniz empleado en la fabricación del alambre esmaltado de las bobinas.

Tan importantes como las temperaturas mencionadas son las PRESIONES DE TRABAJO. Las presiones de diseño dependen del gas refrigerante empleado y deben fijarse teniendo en cuenta además, de los valores nefarios para un funcionamiento adecuado del sistema aquí indicados, la presión critica del refrigerante:

Los siguientes valores son recomendaciones validas para una Tamb =43ºc.


LA PRESIÒN DE EQUILIBRIO que alcance el circuito de refrigeración durante los prìodos de reposo del compresor dependerá de la carga de gas del sistema, que deberá ser calculada de manera de lograr el efecto máximo de enfriamiento en el evaporador (que se observa cuando las temperaturas de entrada y salida son iguales o casi iguales). Un exceso de carga producirá como efecto: primero que las presiones de equilibrio sean superiores a lo especificado y segundo, retorno de líquido al compresor.

La PRESIÒN DE PICO es la consecuencia de :a) a la presencia d gases no condensables en el sistema o b) que se ha cargado una mezcla Zeotròpica indebidamente , o sea en fase vapor, y como consecuencia el gas resultante no responde  a las especificaciones de presiones- temperaturas correspondientes a la mezcla correcta o c) que se haya introducido una carga térmica en el gabinete demasiado elevada, provocando que el gas de retorno se sobrecaliente en exceso y al ser comprimido en el compresor se eleve temporalmente la presión  que alcanza en el condensador . el protector térmico debe estar en capacidad de detectar esta situación y detener temporalmente el compresor.


La PRESIÒN DE DESCARGA estabiliza depende del gas en el circuito y nuevamente de la carga de gas.

 Las presiones de descargas elevadas pueden ser producto de una sobrecarga de gas en el sistema, así como de un condensador sucio mal ventilado, por falla del ventilador (si es de enfriamiento forzado) u obstrucción en el flujo regular de aire de enfriamiento.

Descarga tu PDF gratis
